Schemi collegamento

Serie BA-BAX

N°	Serie	Velocità	Freno	Morsettiera	Schema

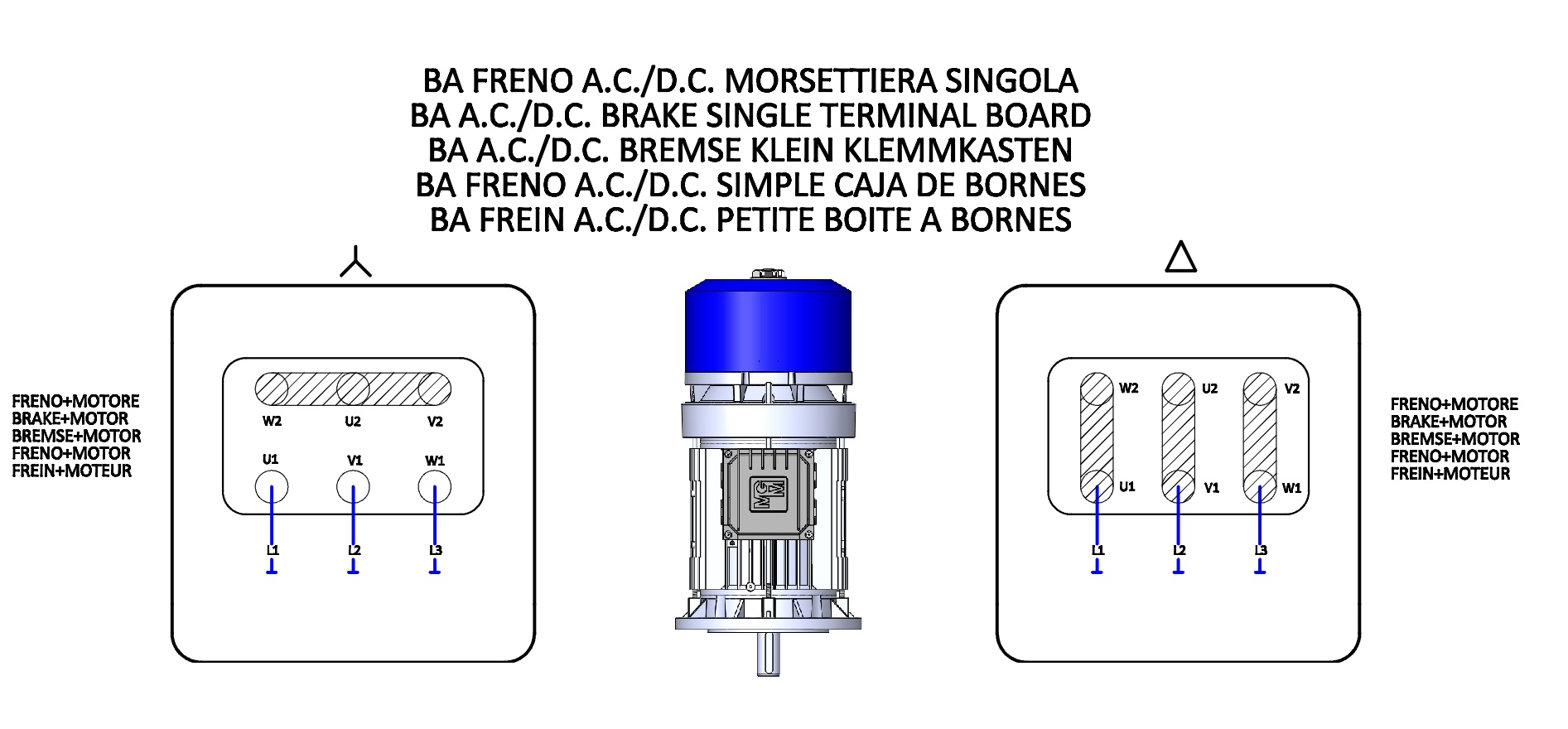

1	BA-BAX	Singola	AC/DC	Singola	Schema

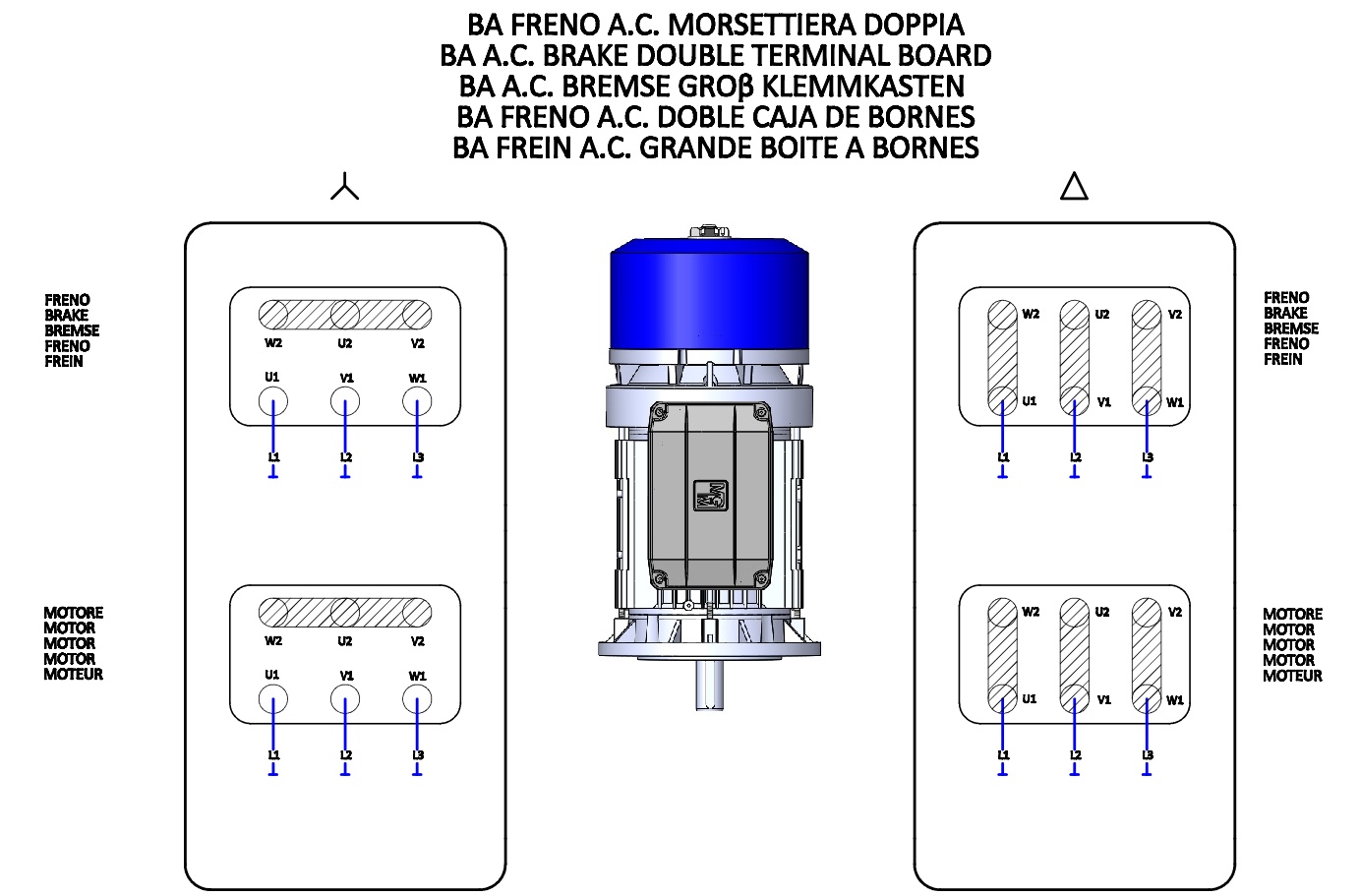

2	BA-BAX	Singola	AC	Doppia	Schema

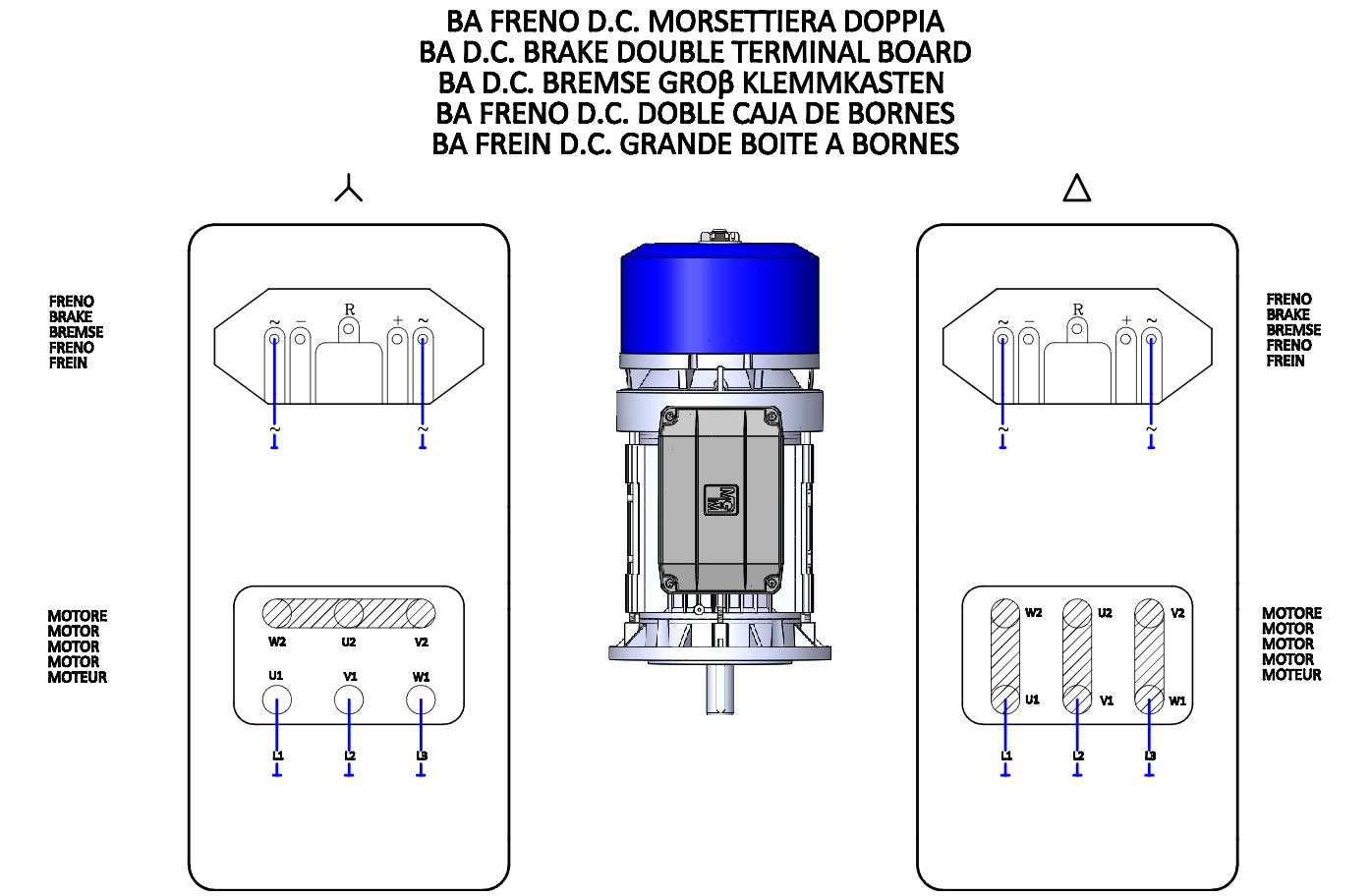

3	BA-BAX	Singola	DC	Doppia	Schema

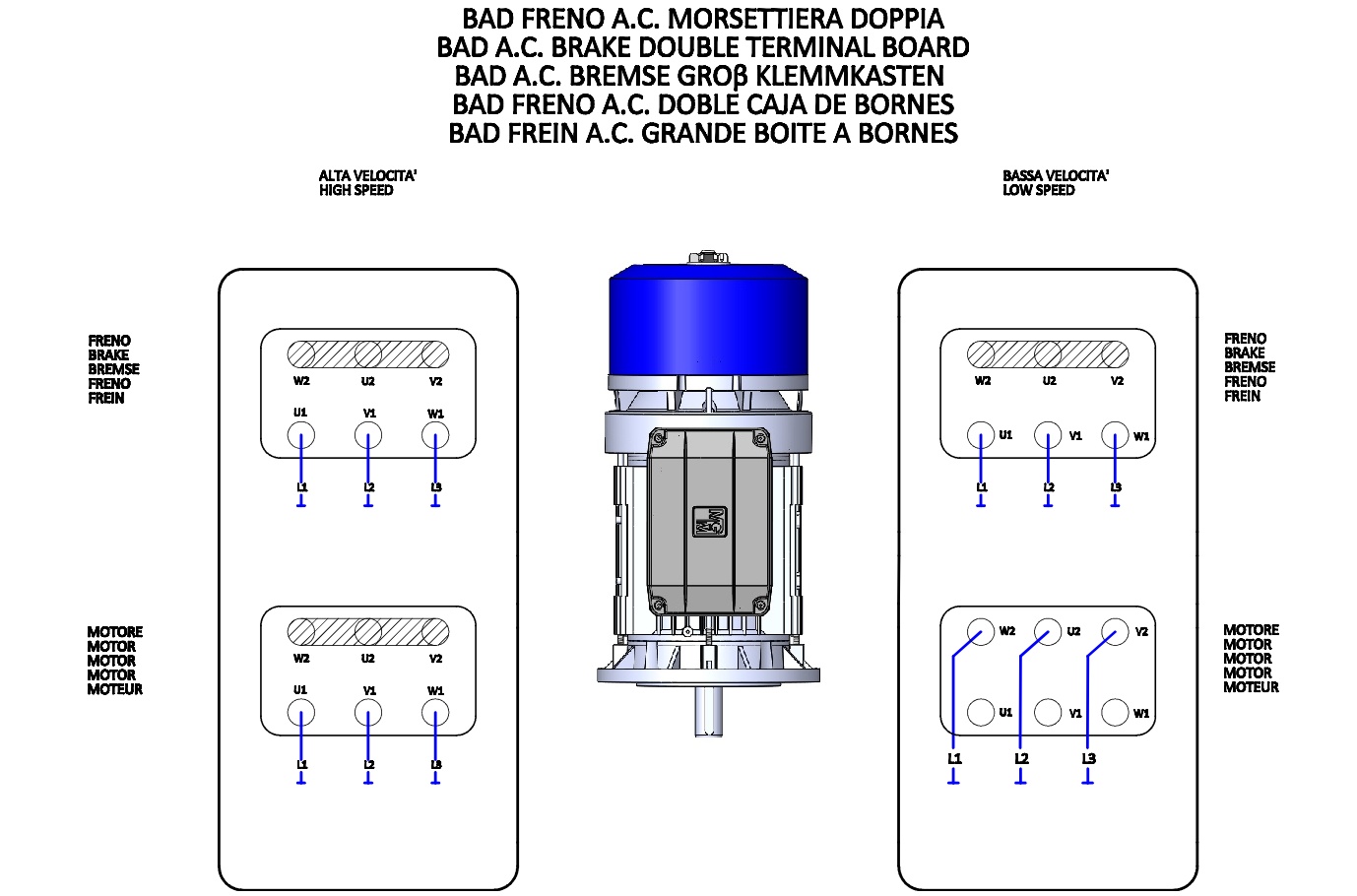

4	BAD	Doppia	AC	Doppia	Schema

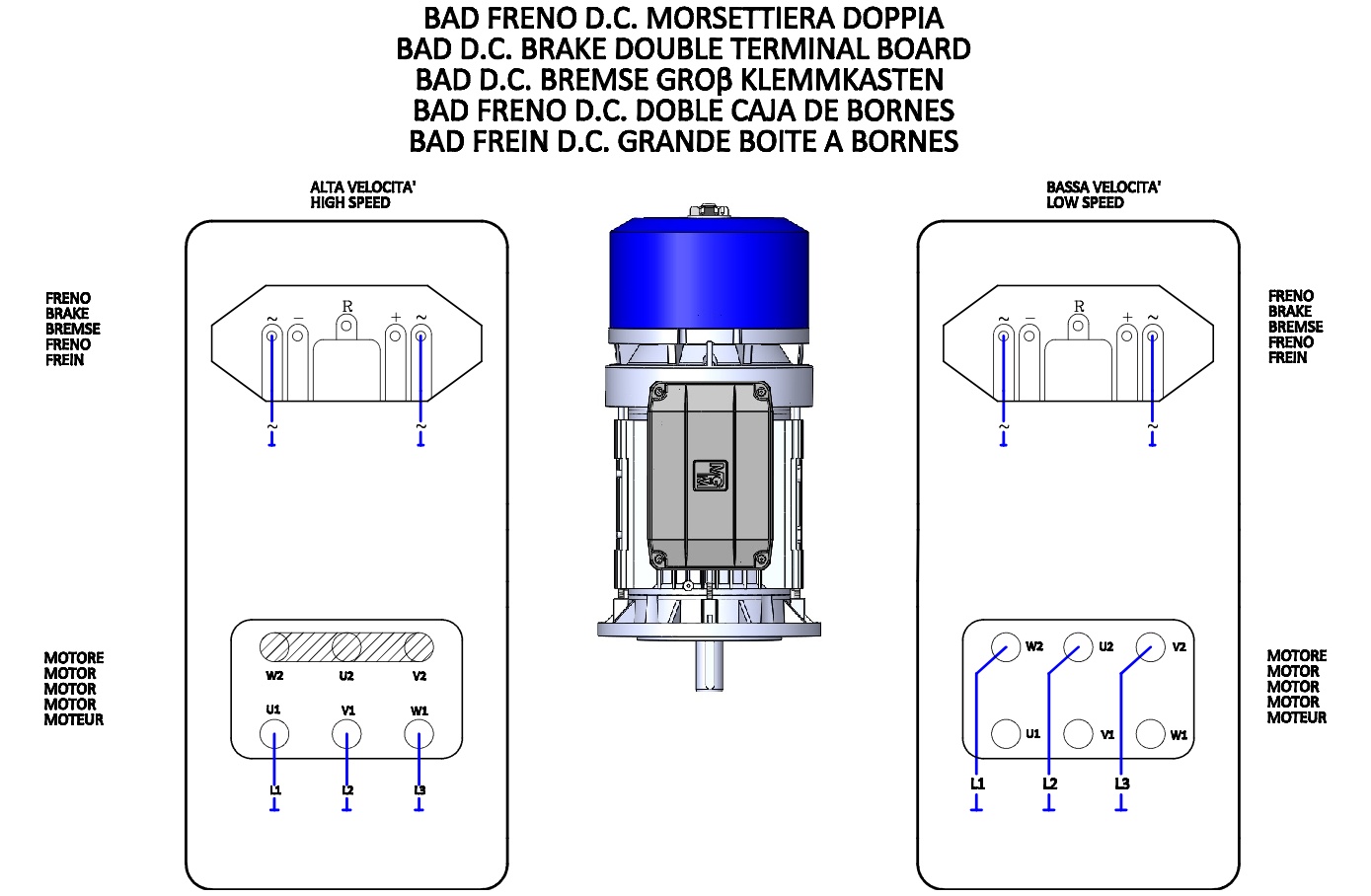

5	BAD	Doppia	DC	Doppia	Schema

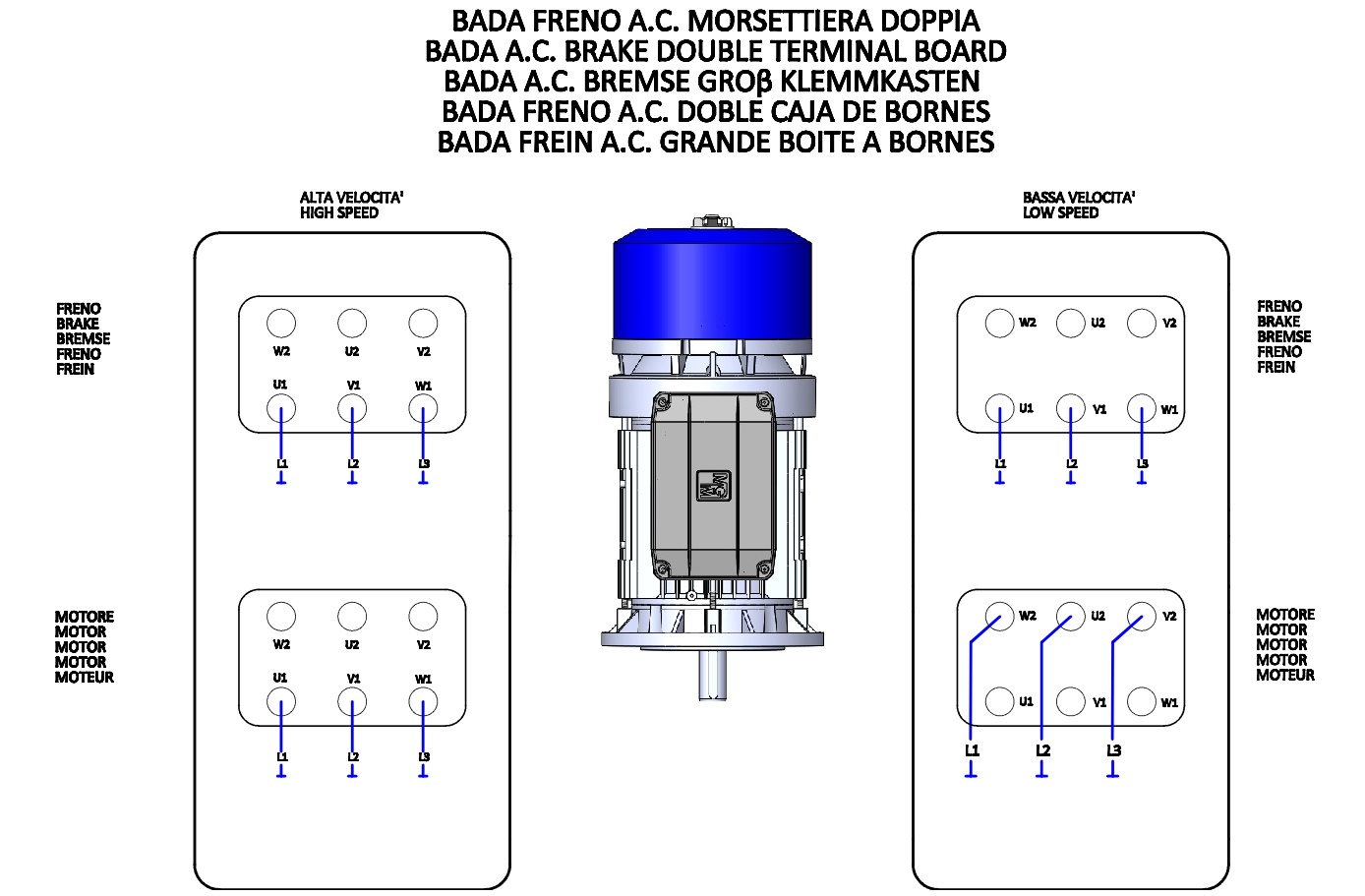

6	BADA	Doppia	AC	Doppia	Schema

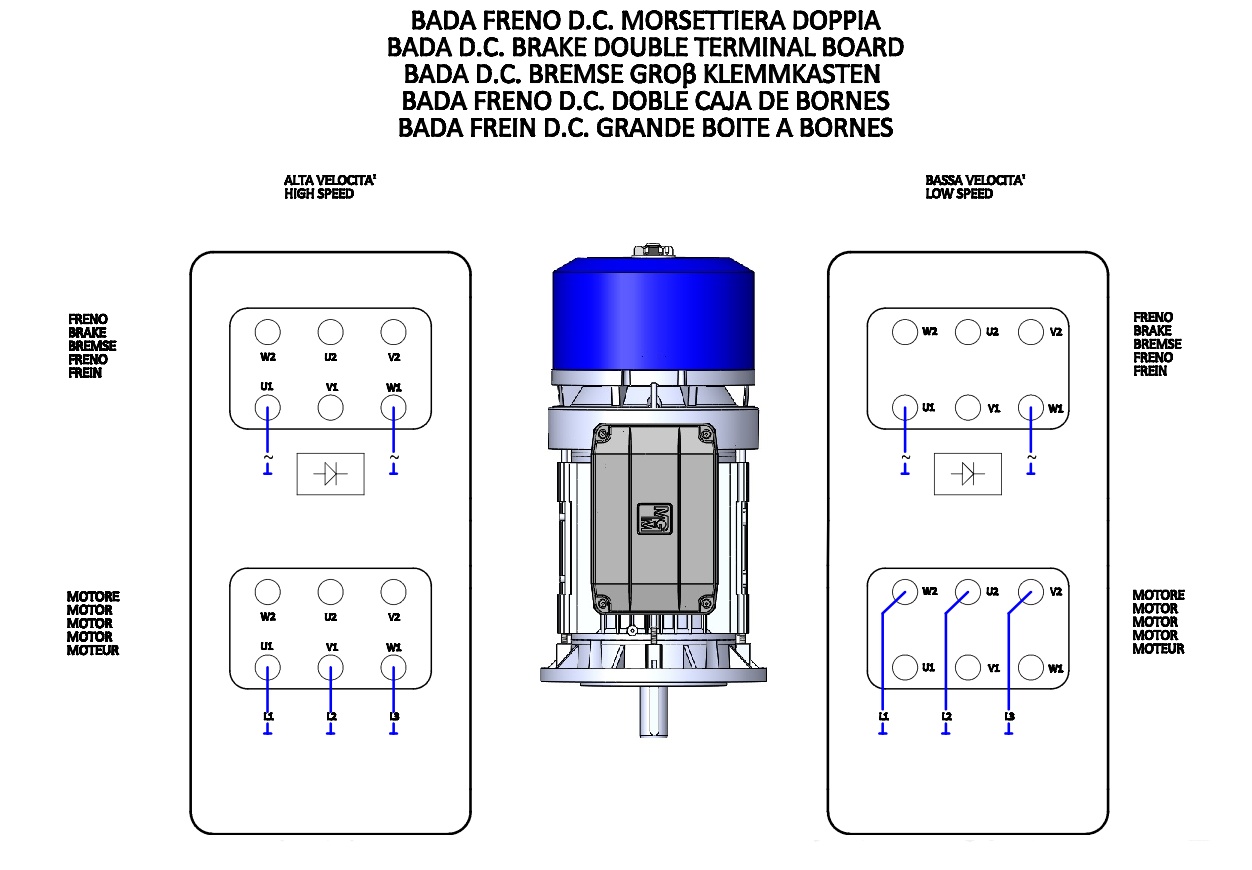

7	BADA	Doppia	DC	Doppia	Schema

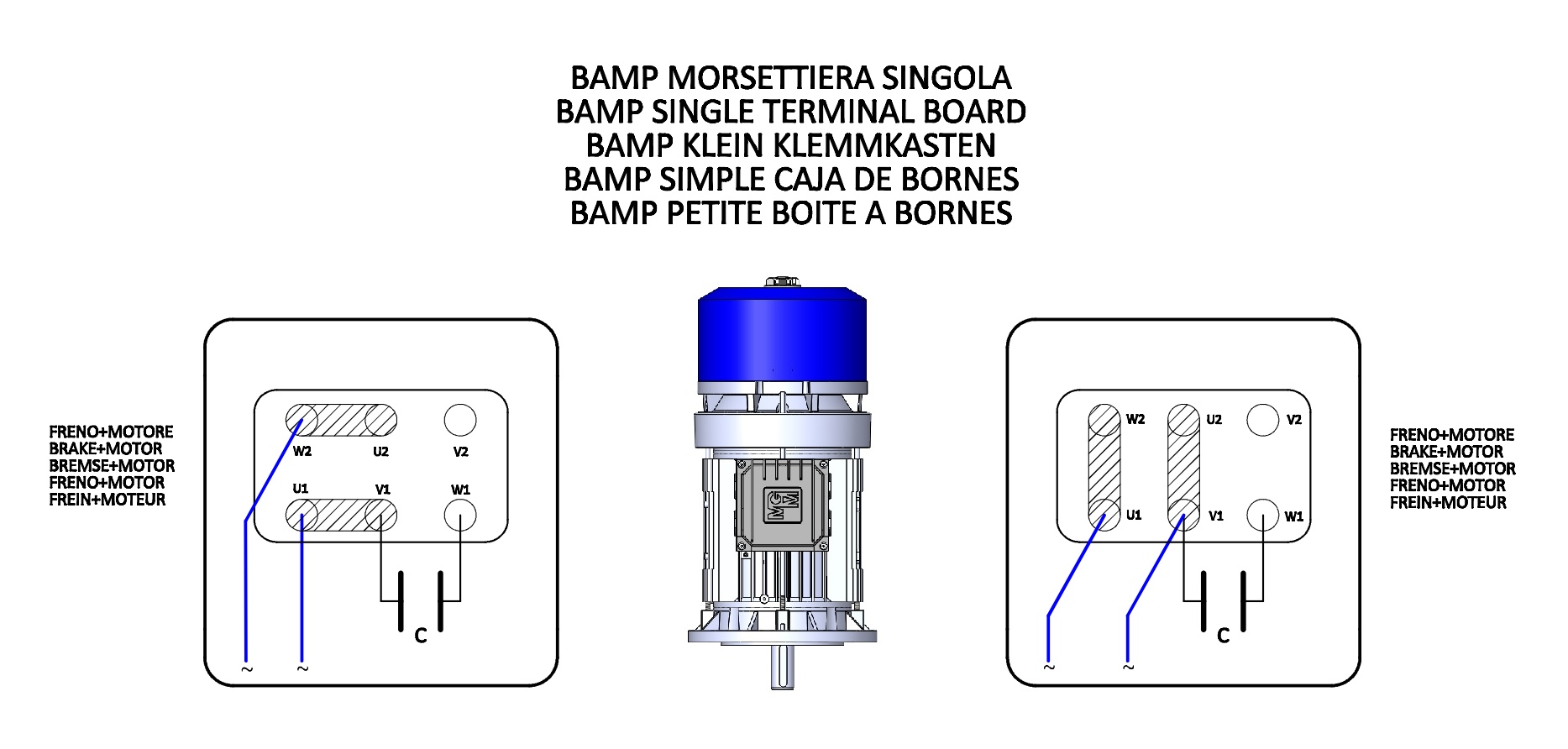

8	BAMP	Singola	DC	Singola	Schema

Serie BM-BMX

N°	Serie	Velocità	Freno	Morsettiera	Schema

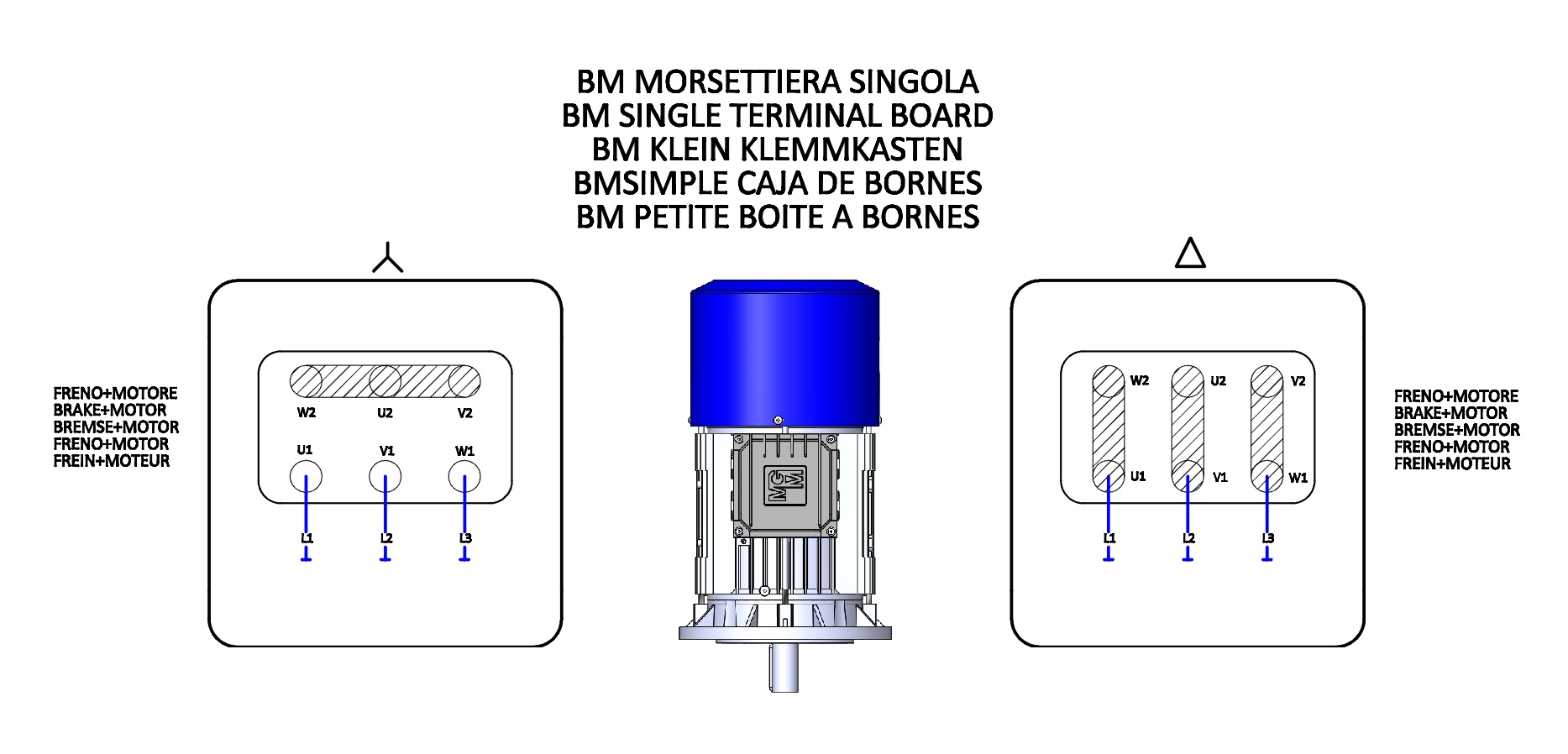

1	BM-BMX	Singola	DC	Singola	Schema

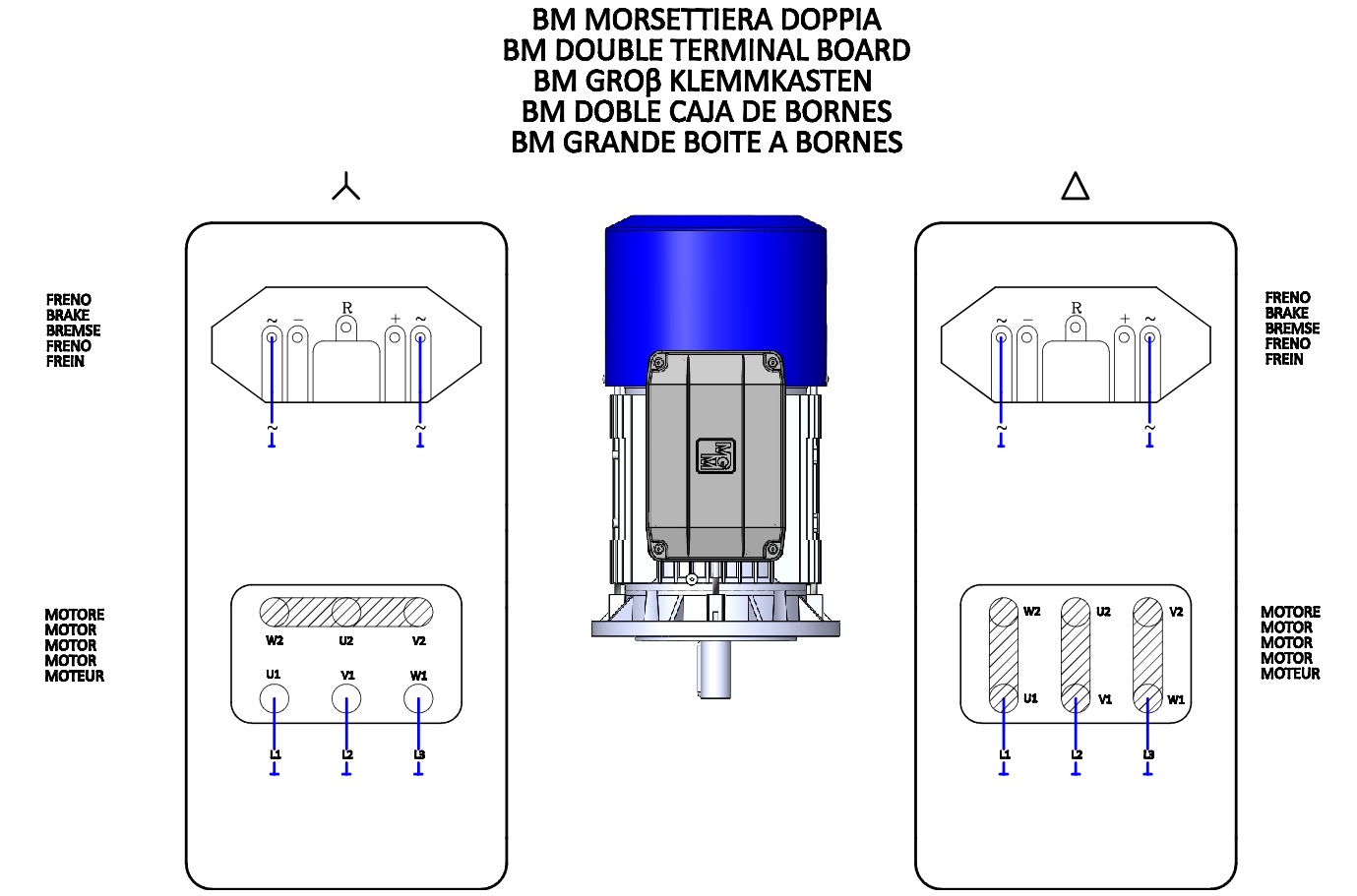

2	BM-BMX	Singola	DC	Doppia	Schema

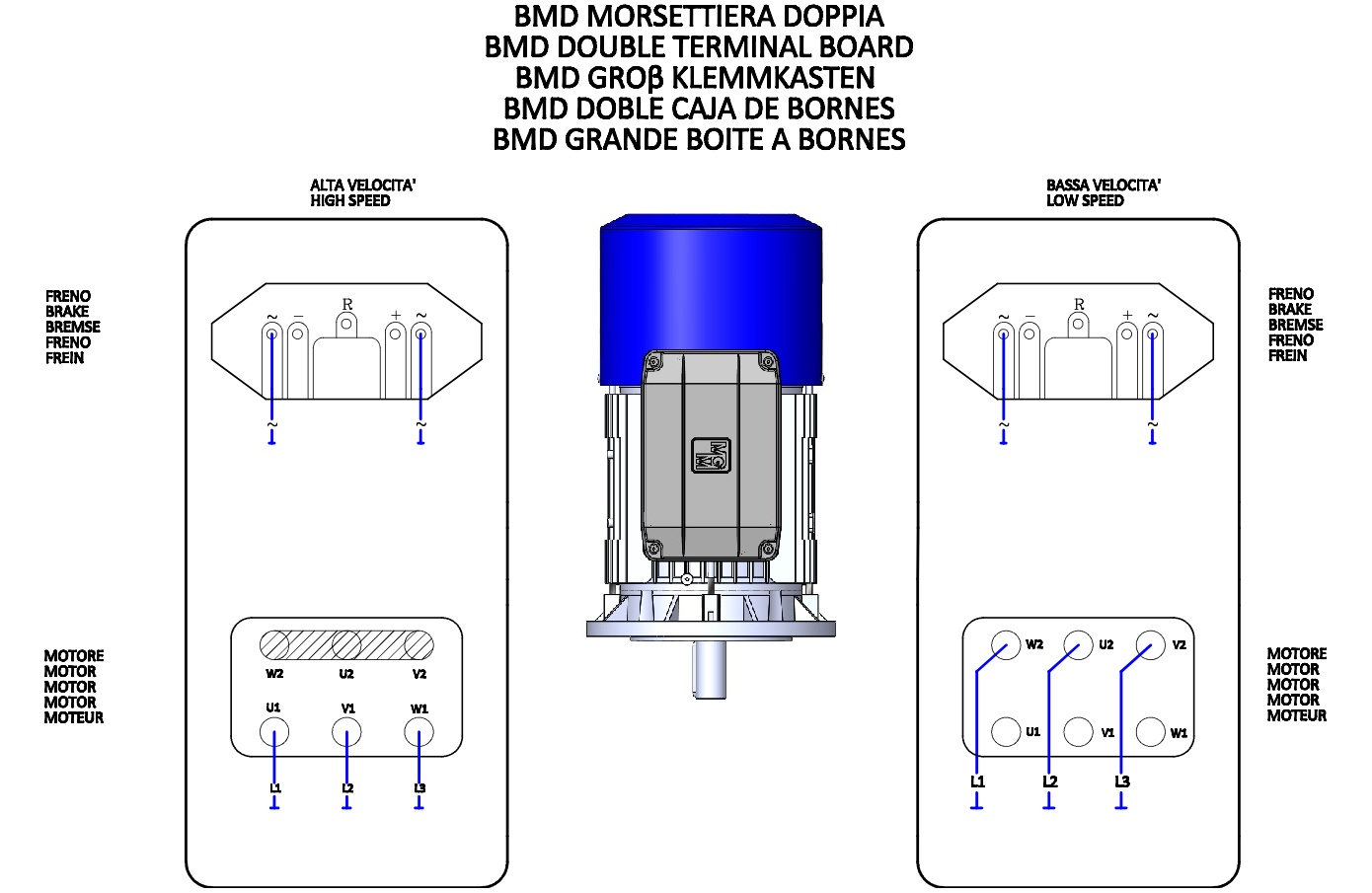

3	BMD	Doppia	DC	Doppia	Schema

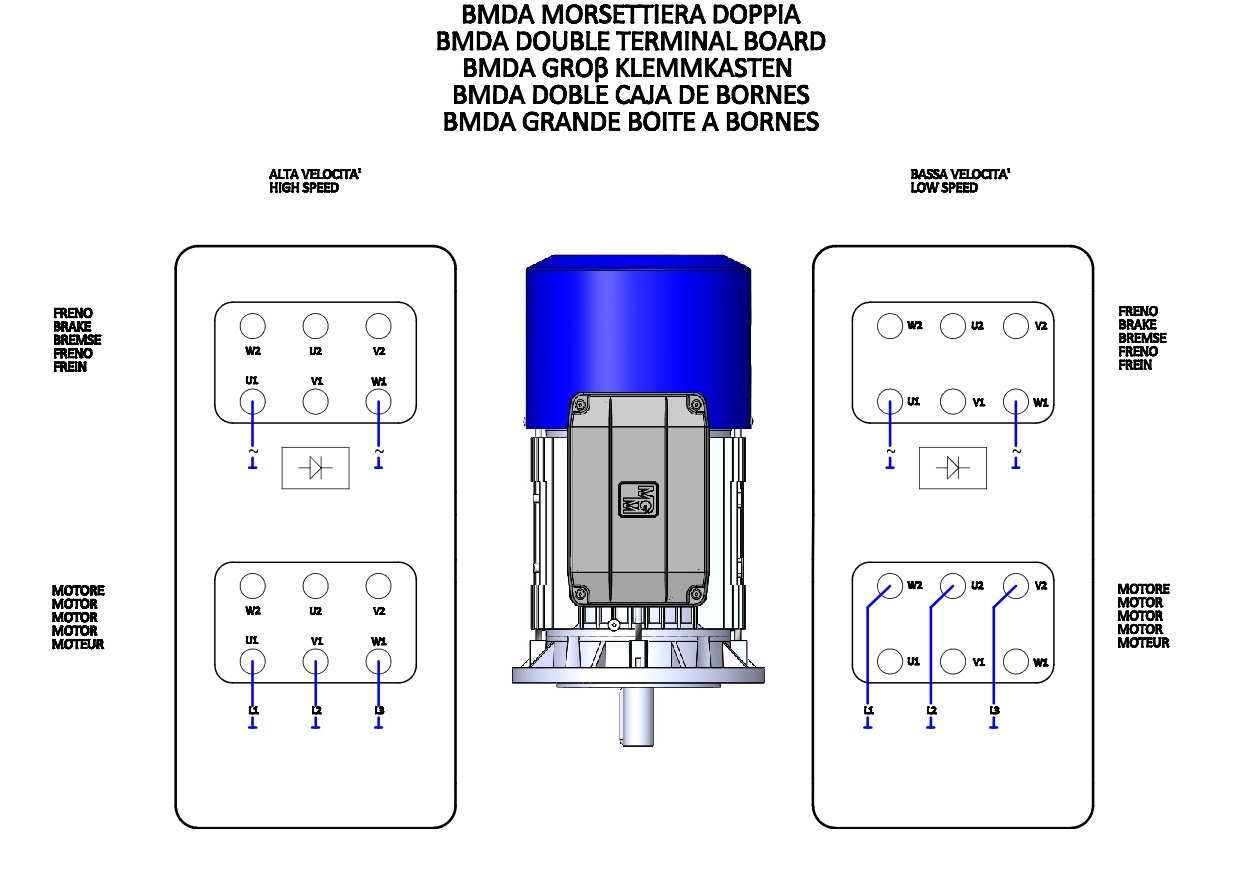

4	BMDA	Doppia	DC	Doppia	Schema

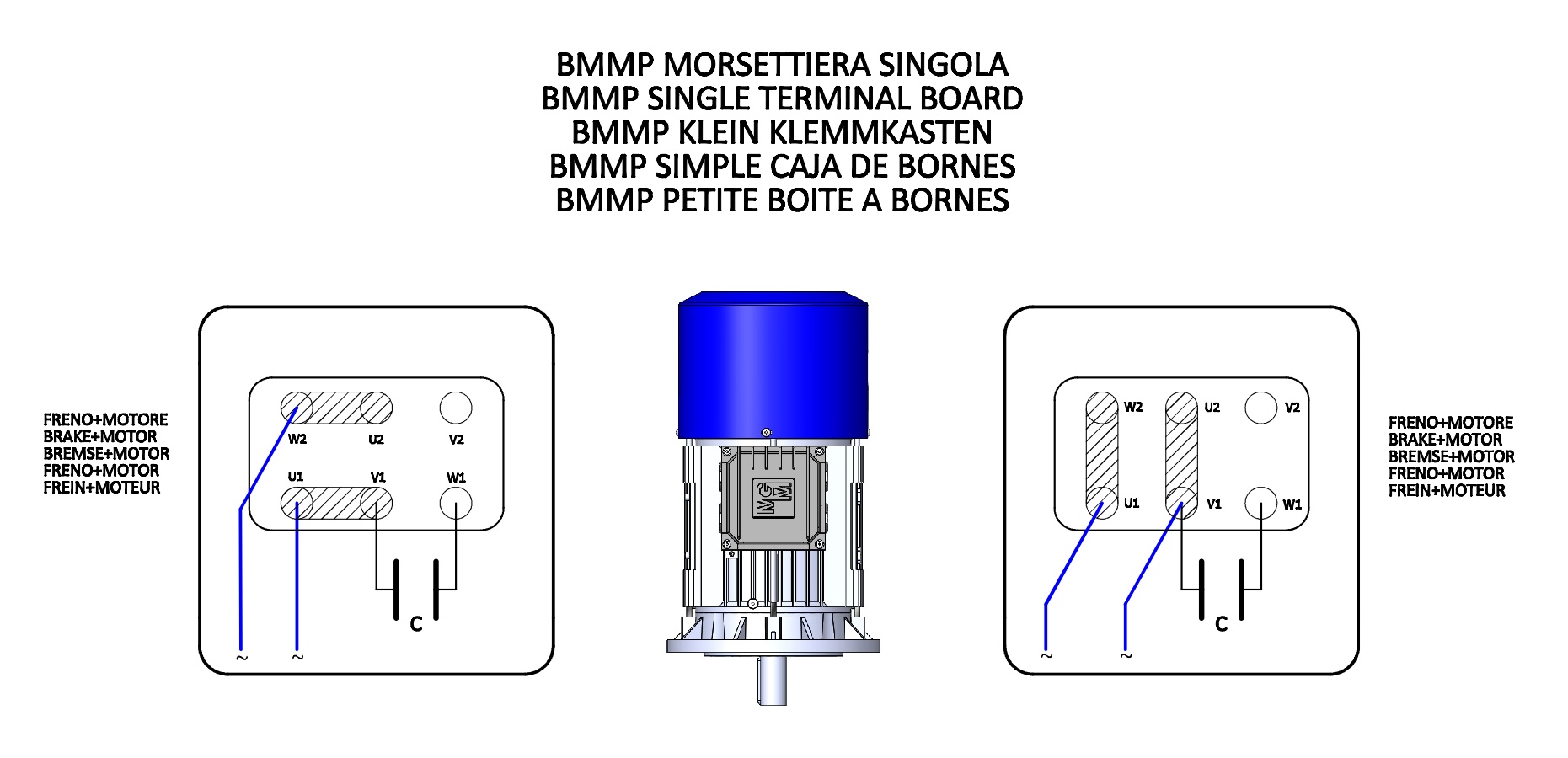

5	BMMP	Singola	DC	Singola	Schema

N°	Serie	Collegamento del freno	Collegamento del motore	Tensione nominale del motore	Tensione nominale del freno	Schema
1	AC – 3 phases (BA(X) only)	Δ/Y (6w)	Δ/Y (6w)	265V/460V/60Hz, 330V/575V/60Hz, 220V/380V/60Hz,…	265V/460V/60Hz, 330V/575V/60Hz, 220V/380V/60Hz,…	Schema
2	AC – 3 phases (BA(X) only)	Δ/Y (6w)	YY/Y (9w)	230V/460V/60Hz,…	230V/460V/60Hz,…	Schema
3	Single phase rectified DC (BA(X) and BM(X))	Rectifier	Δ/Y (6w)	265V/460V/60Hz, 330V/575V/60Hz, 220V/380V/60Hz,…	1~110V, 1~230V,…	Schema
4	Single phase rectified DC (BA(X) and BM(X))	Rectifier	YY/Y (9w)	230V/460V/60Hz,…	1~110V, 1~230V,…	Schema
5	24V DC (BA(X) and BM(X))	DC voltage	Δ/Y (6w)	265V/460V/60Hz, 330V/575V/60Hz, 220V/380V/60Hz,…	24V DC	Schema
6	24V DC (BA(X) and BM(X))	DC voltage	YY/Y (9w)	230V/460V/60Hz,…	24V DC	Schema

Serie SM-SMX

N°	Serie	Fasi	Velocità	Collegamento e tensione di alimentazione	Schema

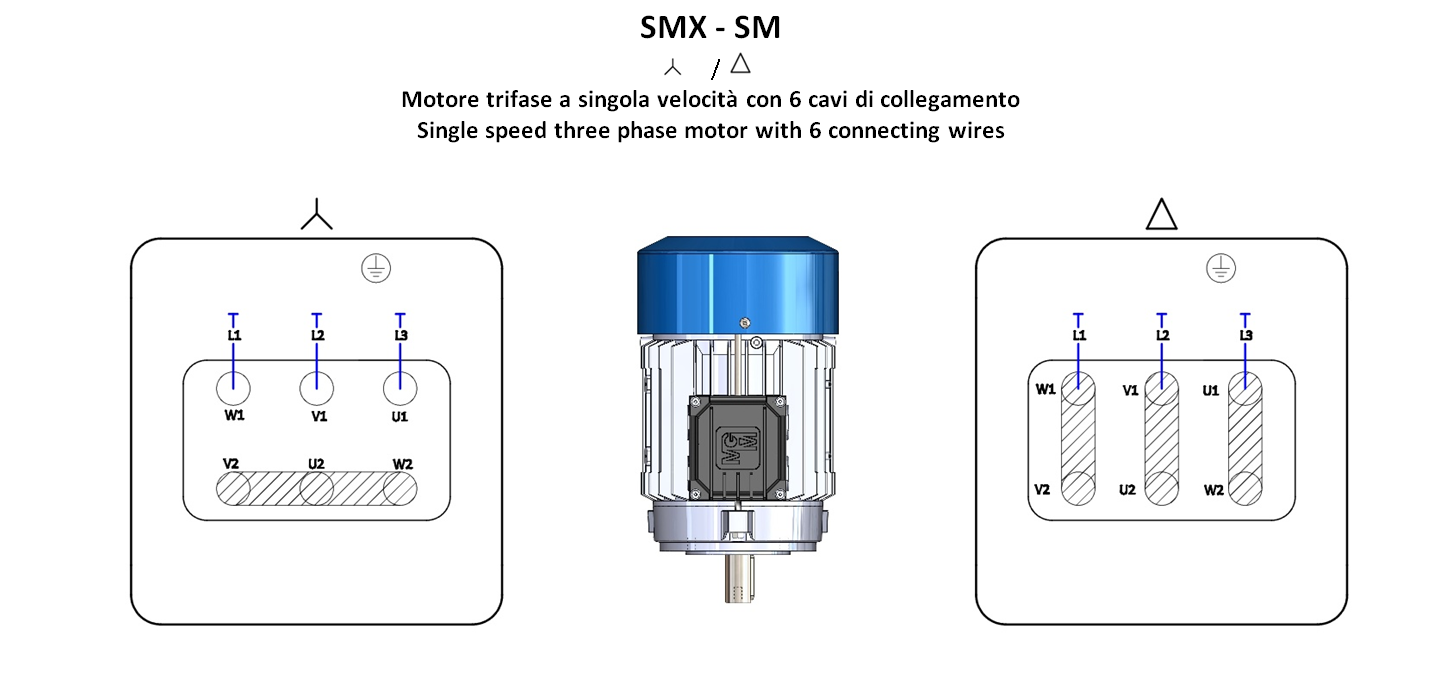

1	SMX-SM	3-Ph	Singola	Δ/Y (6 wires) 230/400V 50Hz, 265/460V 60Hz,  220/380V 60Hz, 208/360V 50Hz, 330/575V 60Hz, …	Schema

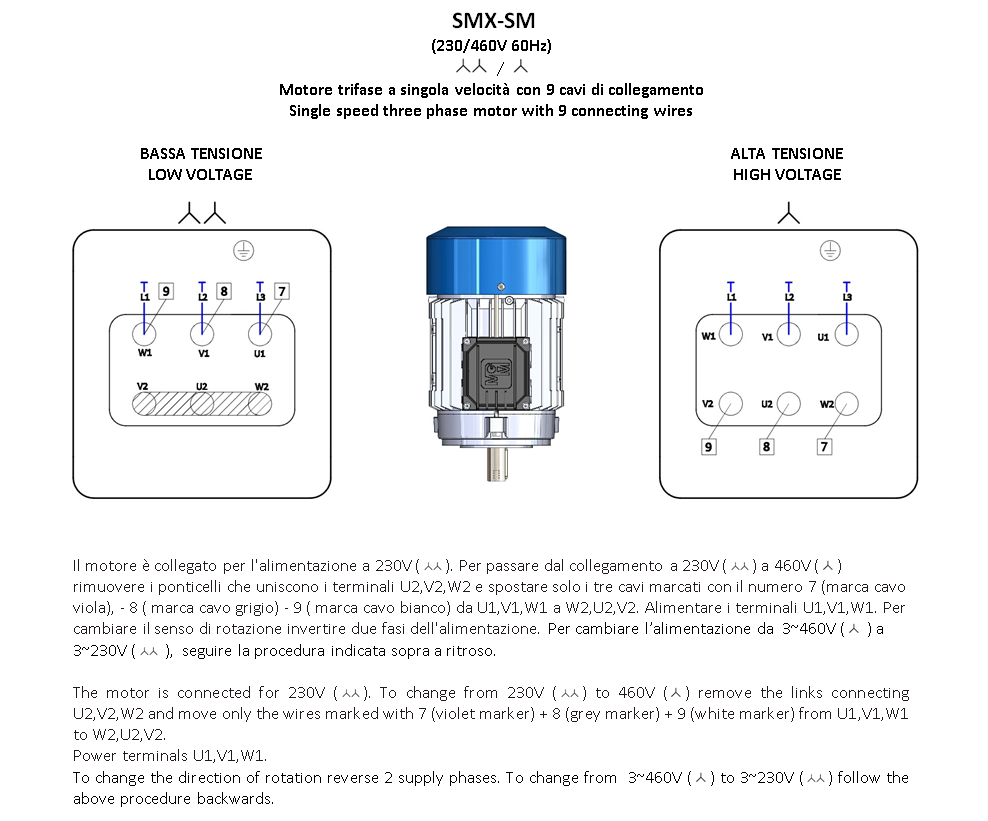

2	SMX-SM	3-Ph	Singola	YY/Y (9 wires) 230/460V 60Hz	Schema

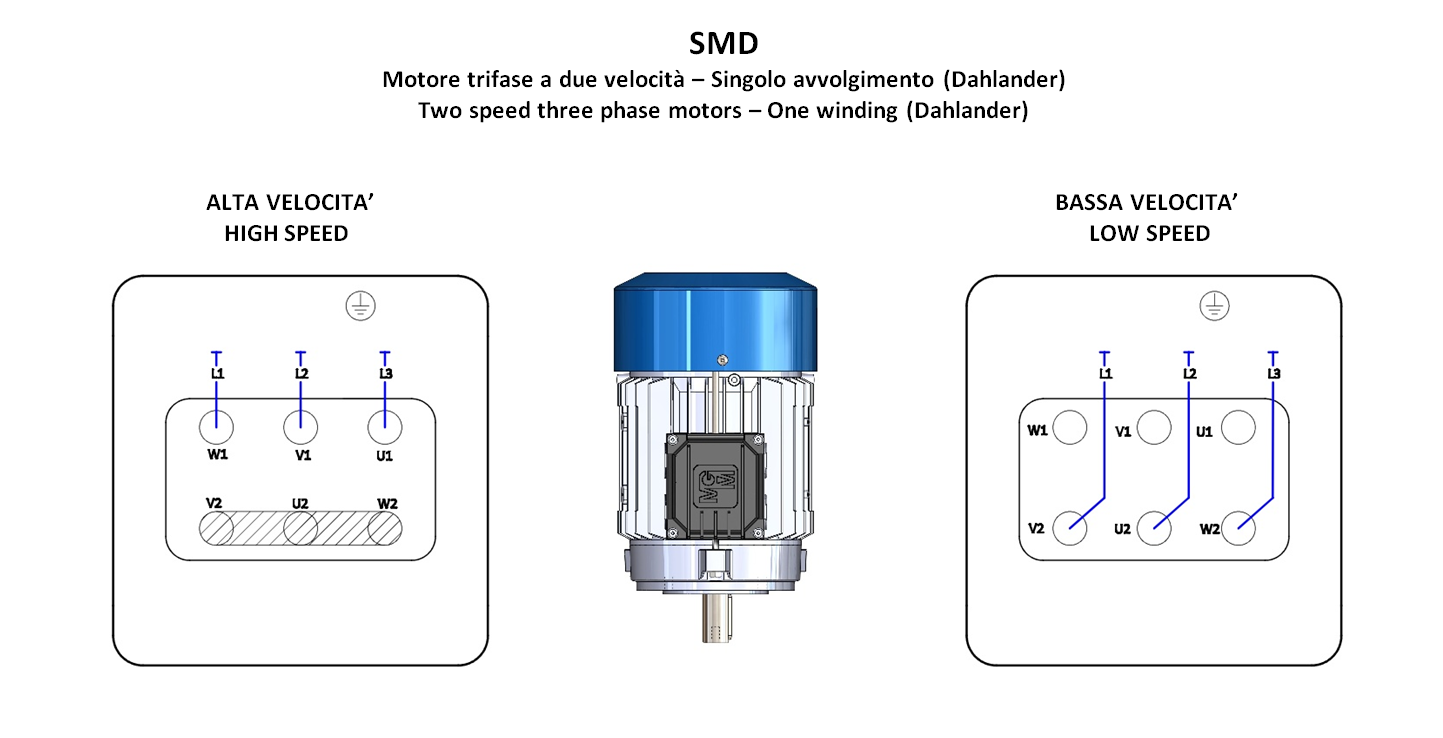

3	SMD	3-Ph	Doppia	Dhalander 400V 50Hz, 230V 50Hz, 220V 60Hz, …	Schema

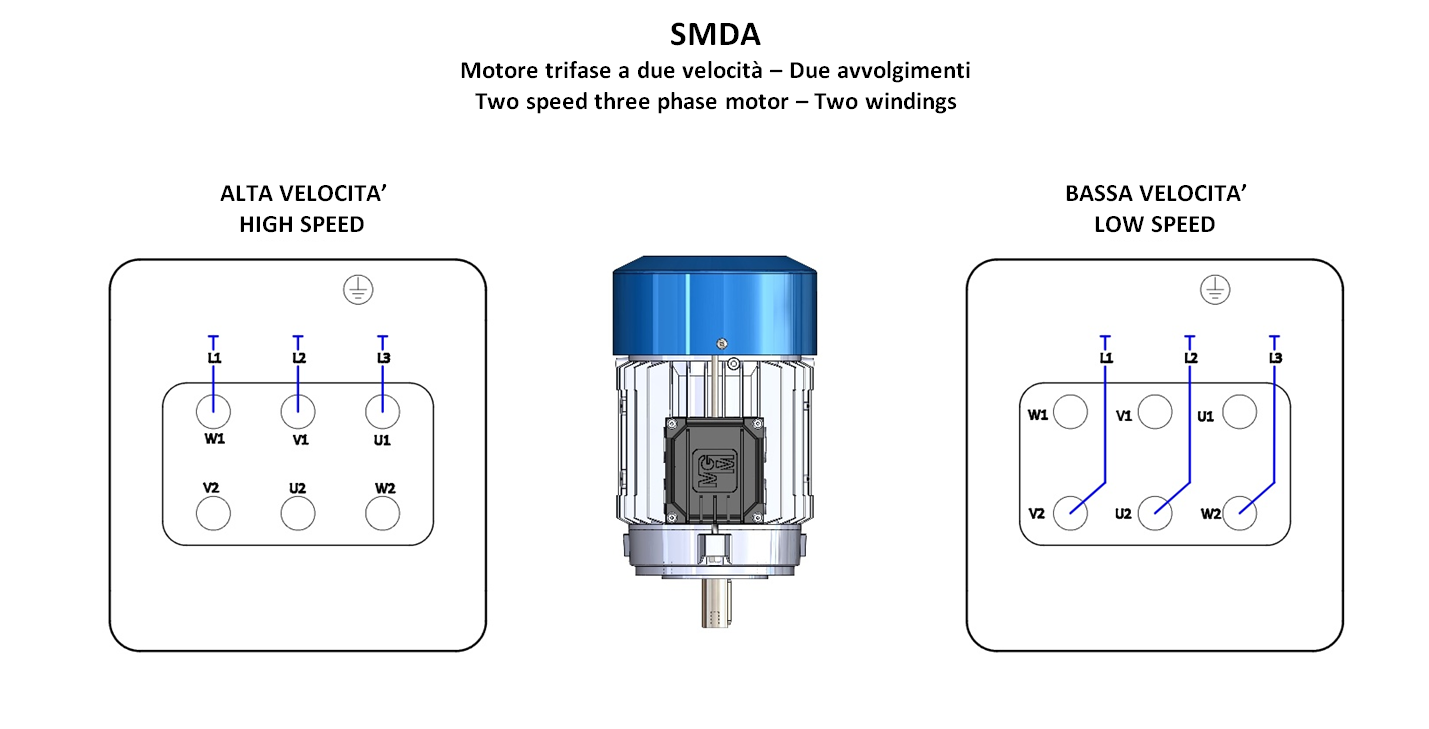

4	SMDA	3-Ph	Doppia	Due avvolgimenti 400V 50Hz, 230V 50Hz, 220V 60Hz,…	Schema

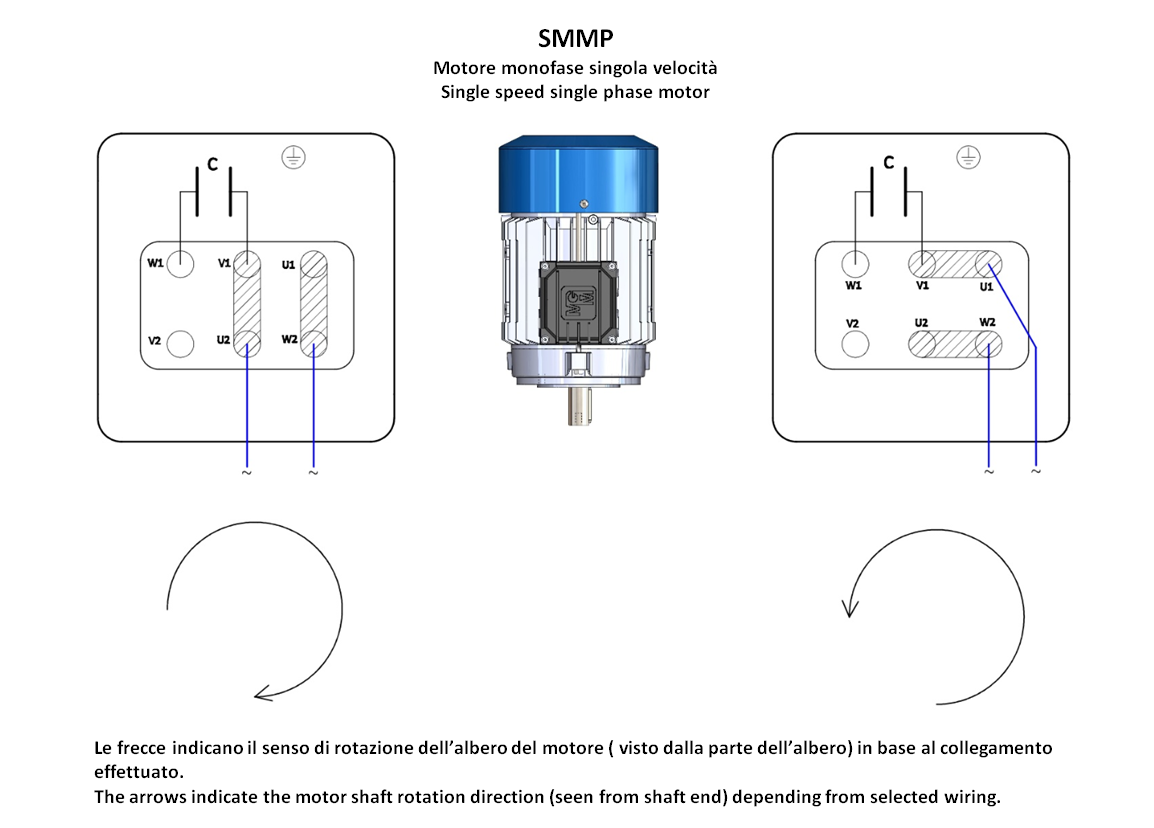

5	SMMP	1-Ph	Singola	230V 50Hz, …	Schema

Accessori

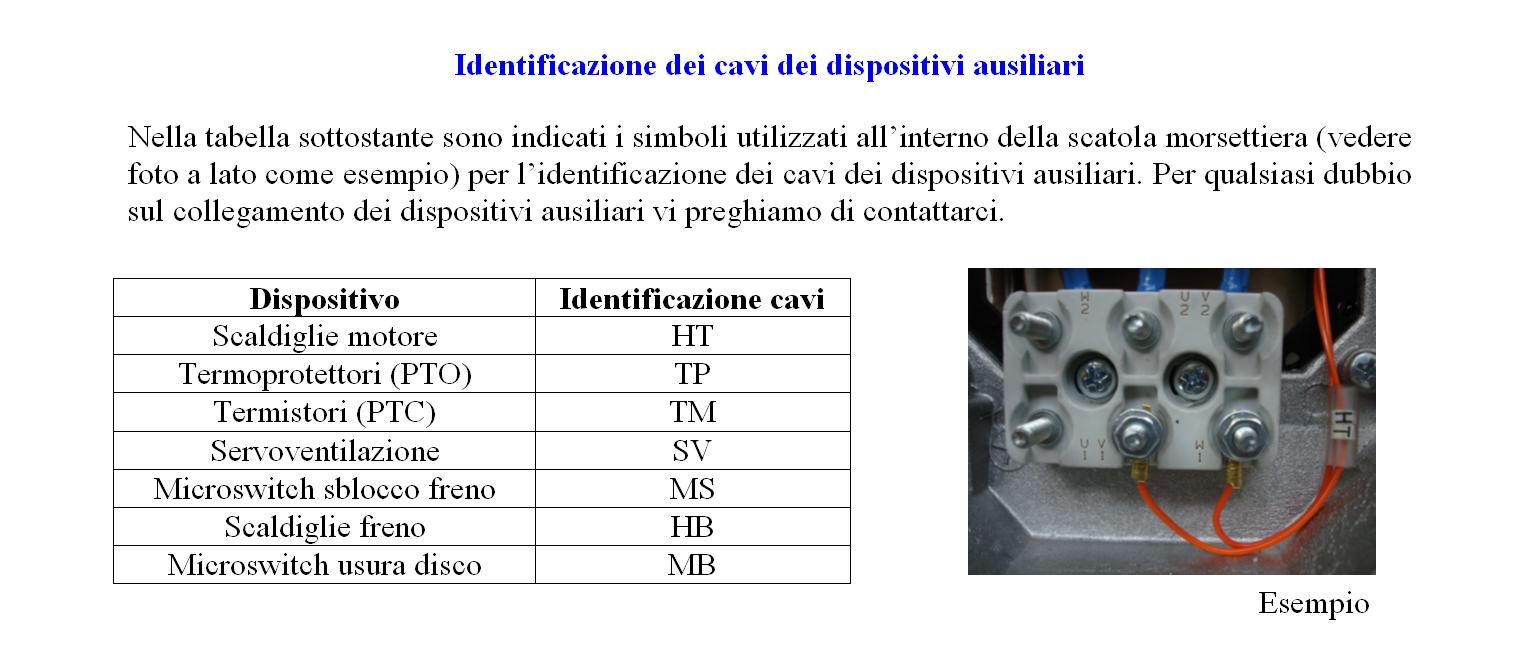

Identificazione dispositivi ausiliari
